카카오맵 캡춰한 이미지 오토캐드에 삽입하기

글쓴이 lifez 날짜 2026-02-262026-02-26

여러가지 이유에서 카카오맵의 지도화면을 오토캐드에 삽입하는 경우가 있습니다

이미지를 삽입하고 scale 명령의 reference를 이용하여 맵의 축척을 맞추는 경우가 거의 정확합니다

하지만, 빈번한 작업이 많고, 작업자에 따라 오차율도 다르게 됩니다

다음의 방법은 카카오맵의 지도를 캡춰하여 붙여넣기 하면,

정확한 스케일로 붙여넣기 되는 방법을 소개 드립니다

■ 캡춰하기

■ 설명

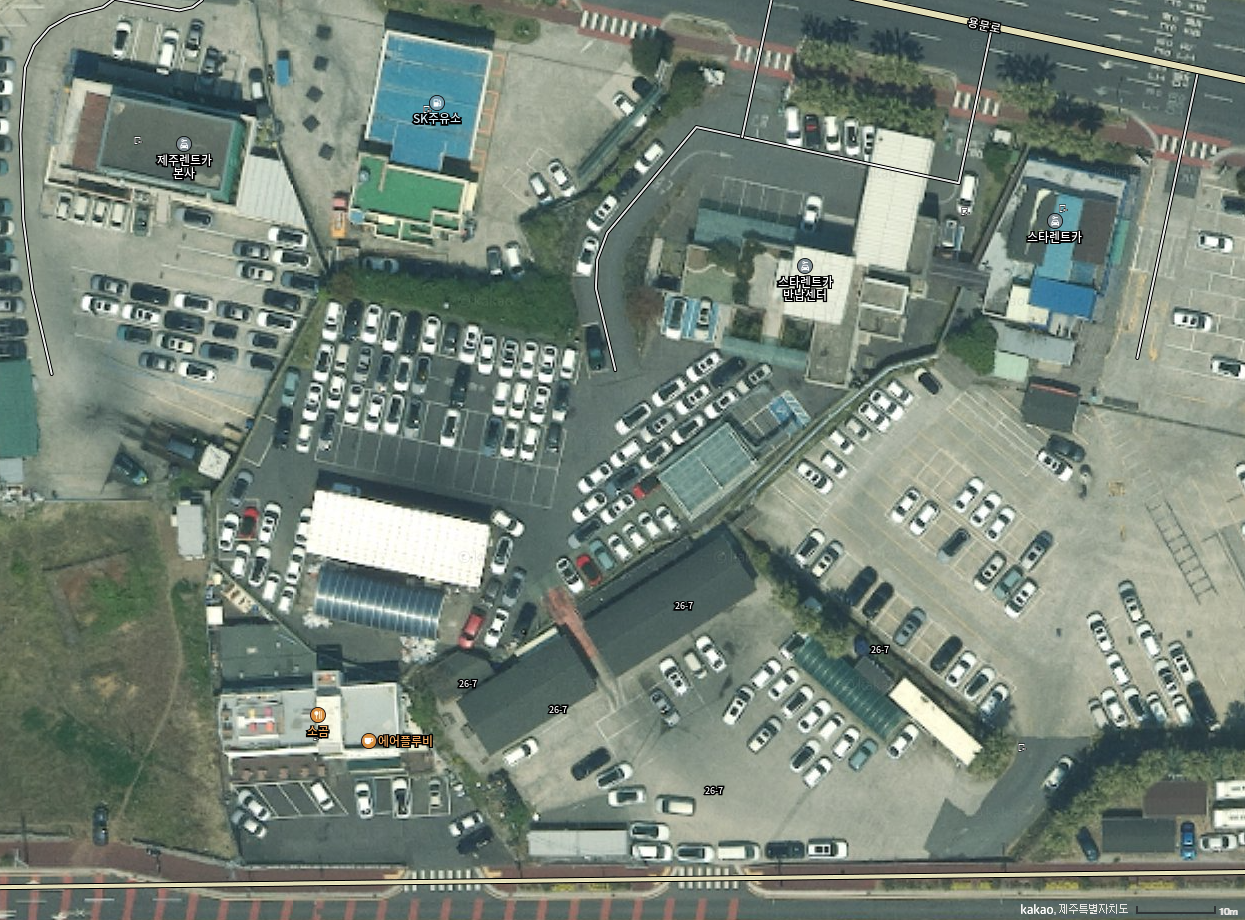

카카오맵에서 맵을 최대한 확대하여, 우측 하단에 ‘10m‘ 로 화면을 설정하기
윈도우 캡춰를 실행하고, 캡춰할 영역을 드래그 하기 (대각선 두점 클릭하면 캡춰 완료)
오토캐드 화면에서 ‘붙여넣기 준비‘를 하기
- command: zoom
- [All Center Dynamic Extents Previous Sacle Window Object] <real time>: c
- zoom Specify center point: (화면 가운데 클릭)
- zoom Enter magnification or height <2606.1369>: 106800
붙여넣기 (ctrl + v). 완료

■ 체크 사항

아래 3가지 사항이 다르면, 값도 달라져야 합니다

■ 해석

캡춰한 이미지를 오토캐드에 붙여넣기 할때에는 현재 화면의 크기가 영향을 미치게 됩니다

그래서 현재 화면을 정확하게 설정하고 붙여넣기 하면, 정해진 스케일대로 붙여넣기 됩니다

zoom을 정확하게 설정하여, 매번 동일한 화면에서 붙여넣기를 받아 들일수 있습니다

캡춰한 이미지(비트맵)를 삽입하므로 약간의 오차(스케일상 1cm정도)가 있을수 있습니다

106800 값은 몇번의 캡춰를 통하여 근사한 값을 찾아서 적은 것입니다

■ 응용

카카오맵 스케일을 500m정도에서 주로 캡춰 한다면

도면 관련 종사자라면, 몇번의 작업만으로 ‘값’을 알수 있을것 이다

카카오맵 500m – 오토캐드 zoom c 높이값은 6942500

■ 키포인트

오토캐드의 zoom 명령에 ‘center’ 항목이 있는데,

중심을 정하고, 화면을 정확한 크기로 볼때 사용 하는 명령입니다

이미지 파일을 embed 하게 되면 늘 정확한 크기의 이미지를 넣을수 있지만,

캐드 파일과 별도로 관리해야 하는 불편함이 있습니다
